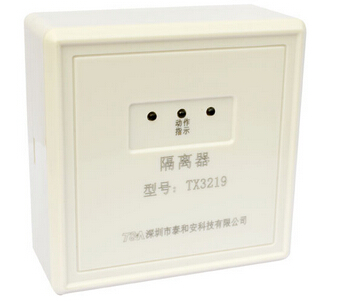

泰和安TX3219型隔離器模塊產品介紹

一、泰和安TX3219型隔離器模塊概述



泰和安TX3219隔離器模塊（以下簡稱隔離器），主要用于隔離總線上發生短路部分的設備，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可自行將被隔離出去的部分重新納入系統。使用隔離器便于確定總線發生短路的位置。



二、泰和安TX3219型隔離器模塊特點



1、總線短路故障排除后，可自動將被隔離出去的部分重新納入系統。

2、輸入、輸出信號無極性。

3、有100mA、200mA兩種輸出電流可選。



三、泰和安TX3219型隔離器模塊技術參數



1、工作電流：

動作電流≥100mA或200mA（此時K短接）

2、  負載能力：總線24V,100mA； 總線24V,200mA（ K短接）

3、  指示燈：紅色（正常監視狀態不亮，動作時常亮）

4、  線制：與控制器采用無極性二總線連接

5、  插拔式模塊結構，方便施工安裝

6、  使用環境：

溫   度：-10℃～+55℃,相對濕度≤95%，不凝露

7、外形尺寸：87mm×87mm×37mm

8、殼體材料和顏色：ABS，米黃色

9、重量：約130g
