今天小編繼續為大家分享泰和安系列接線圖，話不多說，直接上圖，本期分享的是泰和安消防設備電源監控系統接線圖，歡迎收藏學習。

↓↓↓

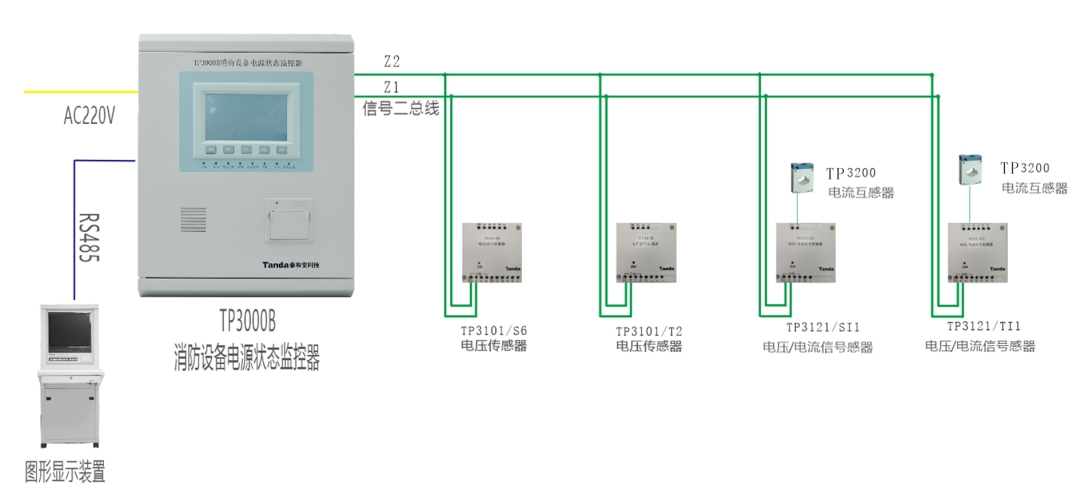

電壓傳感器、電壓/電流信號傳感器（ 二線制）

點擊可查看大圖↑↑↑

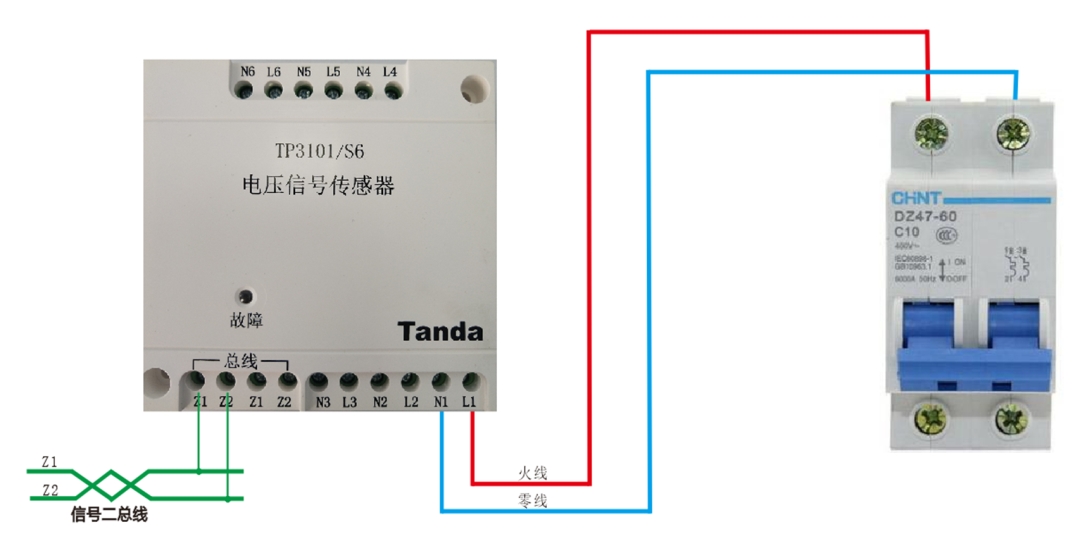

TP3101/S6外接端子接線圖

點擊可查看大圖↑↑↑

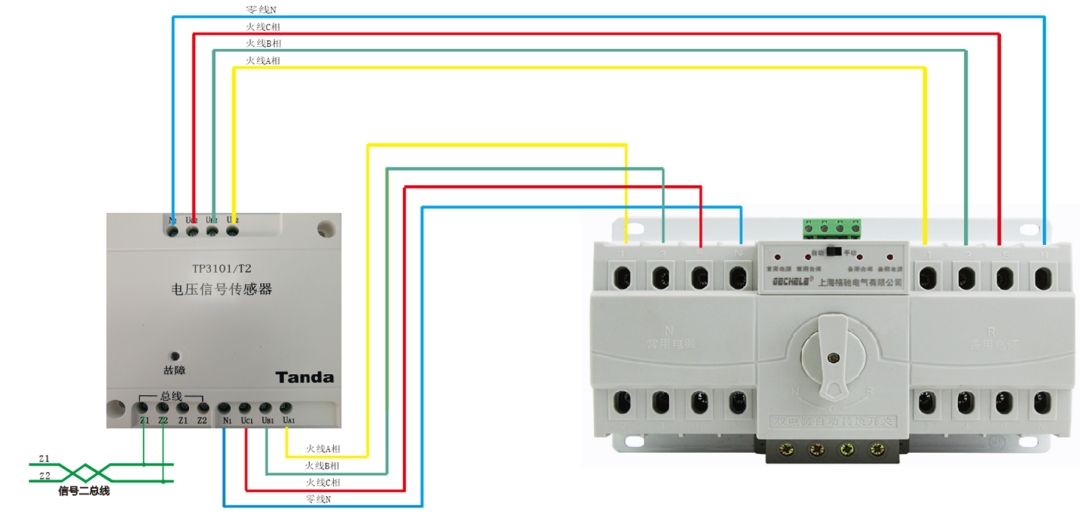

TP3101/T2外接端子接線圖

點擊可查看大圖↑↑↑

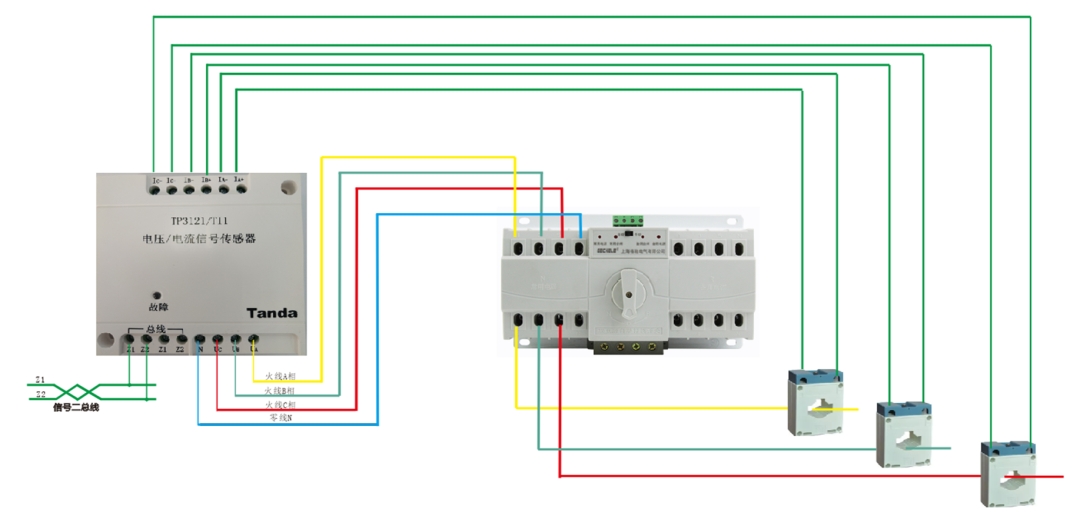

TP3121/TI1外接端子接線圖（三相無零）

點擊可查看大圖↑↑↑

TP3121/TI1外接端子接線圖（三相有零）

點擊可查看大圖↑↑↑

TP3121/SI1外接端子接線圖

好啦，本期分享就到這里

下期分享預告：

泰和安防火門監控系統接線圖
