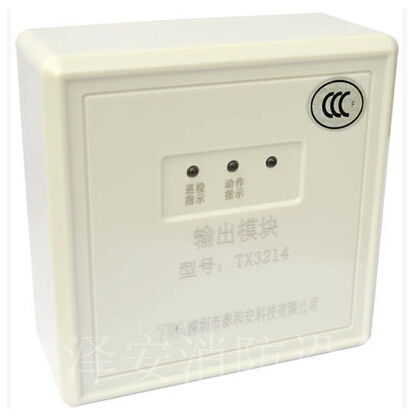

泰和安TX3214型輸出模塊產品介紹

一、泰和安TX3214型輸出模塊概述

  總線，無極性

  內置微處理器

  具有消防廣播傳輸線故障檢測功能

  總線輸入端與輸出端完全隔離設計

  采用軟硬件濾波技術，提高模塊的抗干擾能力

  抗潮濕能力強，PCB三防工藝，可適應各種不同的環境

  采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

二、泰和安TX3214型輸出模塊技術參數

1．總線協議：T3協議

2．工作電壓：

總線電壓：15～28V脈沖電壓

電源電壓：DC(21V-28V)

3．工作電流：

總線監視電流≤0.6mA        總線啟動電流≤2mA

電源監視電流≤5mA        電源啟動電流≤20mA

4．指示燈狀態：

正常監視狀態：綠色巡檢燈周期性地閃亮

啟動指示：    紅色輸出動作燈常亮

5．輸出容量：每只模塊--多可帶負載60W

6．編碼方式：電子編碼方式

7．線制：與控制器采用無極性二總線連接；與DC24V電源線采用無極性二線連接，可接入兩根事故廣播線，兩根音樂廣播線及兩根揚聲器線

8．使用環境：

溫    度：-10℃～55℃

相對濕度：≤95%RH，不凝露

9．外形尺寸： 87mm×87mm×37mm

10．殼體顏色：米黃色

11．重量：約145g

12．執行標準：GB 16806-2006
