產品類別：泰和安控制器系列

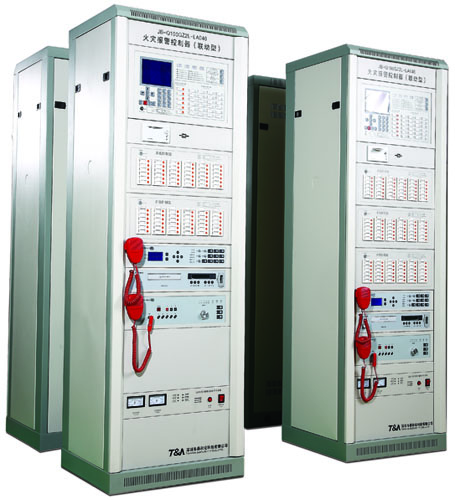

產品名稱：泰和安JB-Q100GZ2L-LA040型火災報警控制器（聯動型）

產品型號：JB-Q100GZ2L-LA040

技術規格：



泰和安JB-Q100GZ2L-LA040型火災報警控制器（聯動型）產品介紹

一、泰和安JB-Q100GZ2L-LA040型火災報警控制器（聯動型）概述

JB-Q100GZ2L-LA040系列火災報警控制器（聯動型）（簡稱為控制器）執行--標準《GB4717-2005火災報警控制器》、《GB16806-2006消防聯動控制系統》。是我公司推出的新一代火災報警控制器系列中的一種多回路產品，為適應工程設計的需要，本控制器兼有聯動控制功能，可與我公司的其它產品配套使用組成配置靈活的報警聯動一體化控制系統，特別適合大中型火災報警及消防聯動一體化控制系統的應用。

1、功能強、可靠性高

本控制器采用兩總線控制方式，可管理48個回路共計11616個總線部位點。其掛接我公司電子編碼、遙控編碼系列智能型探測器、手動報警按鈕、輸入模塊、輸入／輸出模塊等現場外部器件。

2、窗口化、漢字菜單式操作界面

本系列控制器采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，按提示通過操作快捷鍵可以方便的看到各種全面細致的顯示信息，漢字菜單明白易懂、方便直觀，通過簡單的操作（選擇數字或移動光標）就可以實現系統提供的多種功能。

控制器的鍵盤操作設計的既方便又可靠：凡是查詢類的操作均可直接進行，無需密碼進入；而凡是設置或動作類的操作均需采用二級密碼才能進入，以使應有的權限得到保證。

3、靈活的模塊化結構和多種功能配置選擇

本系列控制器主控部分由各類功能模塊組成，配置極為靈活方便，通過調整接入的回路板數實現總線設備從1到48回路間的任意配置，若接入通訊板和網絡接口板，系統還可以提供與CRT、層顯、JB-Q100GZ2L-LA040聯接的標準通訊接口。

4、配有智能化聯動操作盤

本系列控制器自帶有一個24點“總線聯動操作鍵”， 6點“直接啟動操作鍵”，接線少、可靠性高，手動操作盤上的每一個啟/停鍵均可通過定義與系統所連接的輸出模塊，通過手動啟動的方式來完成消防聯動的啟動/停止功能；以及通過反饋輸入來了解消防設備工作狀態的功能。另外控制器設有“聲光警報器”控制口、“火警傳輸設備”控制口，可滿足用戶的相關需求。

5、具備對控制模塊全面的自檢功能

本系列控制器具有輸出線、反饋線斷路、短路檢測功能，這些檢測功能可--大限度的保障控制模塊本身及其與重要設備之間連接的可靠性。

6、可配接漢字式火災顯示盤

本系列控制器可配接我公司生產漢字式液晶顯示火災顯示盤，方便可靠，可以通過對火災顯示設備定義靈活地實現火災顯示盤的分樓區及分樓層顯示功能，并具有時鐘功能，用戶可隨時查看時間。

7、大屏幕液晶顯示、方便可靠的漢字輸入

     本系列控制器采用中文LCD顯示，各種復雜的鍵盤操作一律通過菜單進行，界面友好、直觀方便、簡單易懂。本控制器的漢字輸入方式包含了拼音輸入、數字輸入和字母輸入，“拼音輸入方式”使?jié)h字輸入成了很簡單的一件事，再也無須查區位碼對照表了

二、泰和安火災報警控制器（主要技術特性

1）電源：

    交流電源(主電源)：額定工作電壓 AC220V （175～245V）

  備用電源：根據不同點數，應配置不同容量的備用電池。

2）使用環境：

溫    度： 0℃～+40℃

相對濕度：≤95%，不凝露

    3）容量：

柜機：回路數: 48個     每回路的部件數:242點

4）顯示器：LCD液晶屏(型號為HY-320240)

5）外形尺寸(長×寬×高)：550×450×1800mm

6）布線要求:

l  485通訊線和報警總線--好使用雙絞線RVS2×1.0㎜2或RVS2×1.5㎜2，當環境干擾比較大時，485通訊線應考慮使用RVSP2×1.0㎜2的雙絞屏蔽線。

l  絕對不可將485通訊線和電話線與報警總線布在同一根多芯電纜中。
