火災報警與聯動控制系統圖一、消防系統常見故障及維修---火災自動報警系統火災自動報警系統由報警控制器、感煙探測器、感溫探測器、火焰探測器、聲光、手報、手動報警按鈕、消火栓按鈕等組件構成。火災發生時，探測器將火災信號傳輸到報警控制器，通過聲光信號表現出來，并在控制面板上顯示火災發生的部位，從而達到預報火警的目的。同時，也可以通過手動報警按鈕來完成手動報警的功能?；馂淖詣訄缶到y常見故障類型主要有：一、內部故障；二、外部器件故障1.內部故障內部故障包括：主電故障、備電故障、通訊故障、總線故障等

1）主電故障。

主機上有電源狀態指示燈，平時主電工作燈點亮，主電斷電，自動轉入備用電源，主電工作燈滅，備電工作燈亮，同時主電故障燈亮。

2）備電故障。

備電故障有以下幾種可能：一、查看備電開關是否關閉。二、查看備電輸出的保險是否燒斷。三、查看電瓶接線是否銹斷。四、查看電瓶是否損壞。五、查看電源盤是否給備電供電。

3）通訊故障。

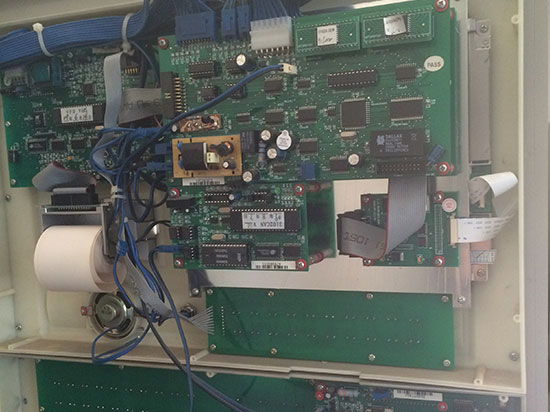

通訊故障為報警主機的正常部件之間的連接故障，如：驅動板、回路板、液晶屏等，若出現通訊故障，需及時與設備廠家聯系解決。

4）總線故障（公共故障）。

總線故障有以下幾種原因：

·         一、總線接地或絕緣不夠。

·         二、回路板損壞。查看是哪個回路報的故障，找到此回路總線輸入端用表測量對地絕緣值，規范要求大于20M，一般也要有幾兆，如果不到一兆說明接地，這時就需要檢查外部線路；如果用表測量線路沒有問題則說明回路板誤報故障應找廠家更換或維修回路板。

2.外部器件故障
外部器件故障包括：探測器類故障、模塊類故障及顯示盤故障等。故障發生時，首先可按消音鍵中止故障報警聲，然后進行故障排除。當外部設備（探測器、模塊）發生故障時，可將它給離掉，待修理更換后，再利用取消隔離功能將設備恢復。感煙探測器報故障時有可能是以下幾個原因：1、探測器地址碼不正確；2、探測器丟失；3、探測器損壞；4、報警線路接地；5、控制器損壞；針對**個原因，首先可以到現場用火災報警系統相配套的讀碼器對報故障的點位進行讀碼，看看地址碼是否正確。第二種情況就要檢查探測器的線路了，可以用萬用表測量一下探測器上面的信號電壓是否正常，如果無電壓，則是線路出現了問題，報故障自然就是正常的了。如果探測器報故障不是**種和第二種原因，可以將現場的探測器直接連接在報警控制器后面進行試驗，如果探測器還是報故障，就要考慮更換探測器了；如果探測器直接連接到報警控制器后面還是會有故障，首先需要確認報警線路有沒有“接地”現象；如果線路，與產品都不存在問題，則就是報警控制存在問題了。消防模塊故障主要有以下幾點：1、總線故障，總線上無電壓。2、設備故障，總線正常，設備讀不出碼。3、24V斷線，為DC24V無電壓或是24V正負接反。4、反饋報斷線故障，沒有壓電阻，反饋為有源反饋，反饋端接線線路接地。5、設備編碼重碼故障，造成設備故障。6、類型錯誤，設備編程與所接設備不符。7、設備電流過大，導致常開常閉觸點損壞，產生持續動作或是不動作。

二、消防系統常見故障及維修---自動噴水滅火系統自動噴水滅火系統根據系統中所使用的噴頭形式的不同，分為閉式自動噴水滅火系統和開式自動噴水滅火系統2大類。閉式系統包括：濕式系統、干式系統、預作用系統等。開式系統包括：雨淋系統及水幕系統。自動噴水滅火（濕式）系統由以下組件構成：閉式噴頭、水流指示器、濕式報警閥、水力警鈴、延時器、壓力開關、供水管網及報警控制裝置等。系統處于正常工作狀態時，管道內有一定壓力的水，當有火災發生時，火場溫度達到閉式噴頭的溫度時，玻璃泡破碎，噴頭噴水，管道中的水由靜態變為動態，壓力水從供水端噴出并自動啟動報警閥將水直接噴向火災發生區域，同時，部分水流由閥座上的凹形槽經報警閥的延時器，延時器延時5~20s后發出報警信號，帶動警鈴以達到報警、滅火的目的。自動噴水滅火（濕式）系統容易出現的問題、產生的原因及簡單的處理方法：

1）穩壓裝置頻繁啟動。

原因：主要為濕式裝置前端有泄漏，還會有水暖件或連接處泄漏、閉式噴頭泄漏、末端泄放裝置沒有關好。處理辦法：檢查各水暖件、噴頭和末端泄放裝置，找出泄漏點進行處理。

2）水流指示器在水流動作后不報信號。

原因：除電氣線路及端子壓線問題外，主要是水流指示器本身問題，包括漿片不動、漿片損壞或微動開關損壞。處理辦法：檢查漿片是否損壞或塞死不動，檢查微動開關是否因銹蝕接觸不好而導致不報警。

3）噴頭動作或末端泄水裝置打開，聯動泵后管道前端無水流出。

原因：1.檢查濕式報警裝置后的蝶閥是否關閉，濕式報警裝置不能將水送到前端管道所致；2.穩壓泵或噴淋泵沒啟動，無法給濕式報警閥供水所致。處理辦法：檢查濕式報警裝置，主要是蝶閥，直到靈活翻轉，再檢查穩壓泵及噴淋泵等其它部件。

4）聯動信號發出，噴淋泵不動作。

原因：可能為控制裝置及消防泵啟動柜連線松動或器件失靈，也可能是噴淋泵本身機械故障。處理辦法：檢查各連線及水泵本身。三、消防系統常見故障及維修---消火栓系統
消火栓系統是由消防泵、穩壓泵、穩壓罐、消防栓箱、消火栓閥門、接口水槍、水帶、消防栓報警按鈕、消防栓系統控制柜等部件組成。消火栓系統管道中充滿有壓力的水，如系統有微量泄漏，可以靠穩壓泵或穩壓罐來保持系統的水和壓力。當火災時，首先打開消火栓箱，按要求接好接口、水帶，將水槍對準火源，打開消火栓閥門，水槍立即有水噴出，按下消火栓按鈕時，通過消火栓啟動消防泵向管道中供水。消火栓系統容易出現的問題、產生的原因及簡單的處理方法：

1）打開消火栓閥門無水
原因：可能管道中有泄漏點，使管道無水，且壓力表損壞，穩壓系統不起作用。處理方法：檢查泄漏點，壓力表，修復或安裝上穩壓裝置，保證消火栓有水。

2）按下手動按鈕，不能聯動啟動消防泵原因：手動按鈕接線松動，按鈕本身損壞，聯動控制柜本身故障，消防泵啟動柜故障或連接松動，消防泵本身故障。處理方法：檢查各設備接線、設備本身器件，檢查泵本身電氣、機構部分有無故障并進行排除。

四、消防系統常見故障及維修---防排煙系統
防排煙系統由排煙閥、手動控制裝置、排煙管道、排煙風機及風機控制柜等組成?；馂陌l生時，防排煙控制柜接到火災信號，發出打開排煙機的指令，火災區開始排煙，也可人為地通過手動控制裝置進行人工操作，完成排煙功能。系統容易出現的問題、產生的原因、簡單的處理辦法 ：

1）排煙閥打不開
原因 排煙閥控制機械失靈，電磁鐵不動作或機械銹蝕引起排煙閥打不開。處理辦法：經常檢查操作機構是否銹蝕，是否有卡住的現象，檢查電磁鐵是否工作正常。

2）排煙閥手動打不開原因：手動控制裝置卡死或拉筋線松動。處理辦法：檢查手動操作機構。

3)排煙機不啟動
原因：排煙機控制系統器件失靈或連線松動、機械故障。處理辦法：檢查機械系統及控制部分各器件系統連線等。

五、消防系統常見故障及維修---防火卷簾系統系統組成感煙探測器、感溫探測器、控制按鈕、電機、限位開關、卷簾門控制柜。系統主要是在火災發生時起防火分區隔斷作用。在火災發生時，控制卷簾的感煙探測器報警，火災信號送到卷簾門控制柜，控制柜發出啟動信號，卷簾門自動降到距地1.8m的位置（特殊部位的卷簾門也可一步到底），如果感溫探測器再報警，卷簾門才降到底。系統容易出現的問題，產生的原因，簡單的處理辦法：

1）防火卷簾門不能上升下降原因：可能為電源故障、電機故障或門本身卡住。處理辦法：檢查主電、控制電源及電機，檢查門本身。

2）防火卷簾門有上升無下降或有下降無上升原因：下降或上升按鈕問題，接觸器觸頭及線圈問題，限位開關問題，接觸器聯鎖常閉觸點問題。處理辦法：檢查下降或上升按鈕，下降或上升接觸器觸頭開關及線圈，查限位開關，查下降或上升接觸器聯鎖常閉接點。

3）在控制中心無法聯動防火卷簾門
原因：控制中心控制裝置本身故障，控制模塊故障，聯動傳輸線路故障。處理辦法：檢查控制中心控制裝置本身，檢查控制模塊，檢查傳輸線路。

六、消防系統常見故障及維修---消防廣播及電話系統系統由CD機、功放、揚聲器、切換模塊、消防廣播區域控制盤及消防電話主機、電話插孔、分機電話、電話手柄等組成。系統的主要功能：當消防值班人員得到火情后，可以通過電話與各防火分區通話了解火災情況，用以處理火災事故，也可通過廣播及時通知有關人員采取相應措施，進行疏散。容易出現的問題及原因和簡單的處理辦法：

1）廣播無聲
原因：一般廣播分配盤無輸出。處理辦法：檢查分配盤本身。

2）個別部位廣播無聲
原因：揚聲器有損壞或連線有松動。處理辦法：檢查揚聲器及接線。

3）不能強制切換到事故廣播
原因：一般為切換模塊的繼電器不動作引起。處理辦法：檢查繼電器線圈及觸點。

4）無法實現分層廣播原因：分層廣播切換裝置故障。處理辦法：檢查切換裝置及接線。

5）對講電話不能正常通話

原因：對講電話本身故障，對講電話插孔接線松動或線路損壞。

處理辦法：檢查對講電話及插孔本身，檢查線路。
