TX3920信號放大器有什么作用？一般也會與廣播設備連接，有一些高層，比較難接受到消息，因此也需要信號放大器以及廣播設備，進行報警，有序撤離。

一、TX3920信號放大器

TX3920信號放大器專為TX3016火災報警系統提供現場信號放大功能，在現場信號線路較長時，使用本放大器可以增強現場信號，穩定火災報警系統的穩定。

注意：泰和安TX3042B屬于氣體滅火控制裝置（非火災報警控制器），禁止使用本信號放大器。

二、TX3920信號放大器技術參數

電源 直流18V～24V 輸出距離 ＜1000米

輸入電壓 脈沖15V～24V 輸出線徑 ＞1.0mm

輸入電流 150mA 外形尺寸 97.0mm(D)×155.0mm(L)×40.0mm(H)

輸入距離 ＜1000米 溫度 -10℃～55℃

濕度 ≤95%RH，不凝露

三、TX3920信號放大器外形尺寸及安裝說明

TX3920信號放大器外形尺寸及安裝說明

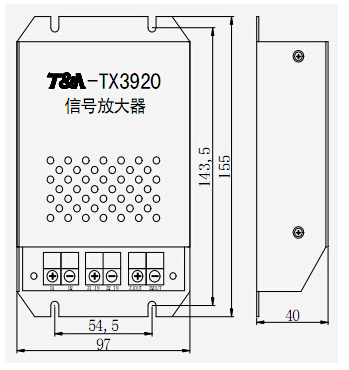

TX3920信號放大器尺寸圖

1、端子D1、D2為直流24電源輸入端，接現場24V電源的正負，不分極性。

2、端子Z1IN、Z2IN為信號輸入端，接需要放大的現場輸入信號，不分極性。

3、端子Z1OUT、Z2OUT為信號放大輸出端，接放大器后面的現場負載。

4、按1～3點接好各電源及信號線，打開放大器電源和TX3016控制器，觀察Z1IN和Z2IN旁邊的LED燈DS1是否閃亮，正常工作時為閃亮；在沒有輸入信號時，DS1不亮，同時輸出端無信號輸出。

1)為了便于使用者使用和操作,在我國境內使用的消防應急廣播設備的指示燈(器)、操作按鍵、調節旋鈕等的功能標注和顯示的信息均應采用中文。

2)消防應急廣播設備應設置工作狀態、應急廣播狀態和故障狀態指示燈(器),在不同狀態下,相應指示燈應點亮。

3)消防應急廣播設備應能同時向一個或多個指定區域廣播信息。

4)消防應急廣播設備應具有廣播監聽功能

5)有的消防應急廣播設備具有非應急廣播功能,如在一些賓館、酒店等公共場所合用的廣播設備。當有應急廣播啟動信號時,消防應急廣播設備應能自動停止非應急廣播直接進入應急廣播狀態。

6)當消防應急廣播設備進行應急廣播時,應通過顯示器或指示燈(器)等方式顯示當前處于應急廣播狀態的廣播分區。

7)消防應急廣播設備應能分別通過手動和自動控制實現下述功能,且手動操作優先:①啟動或停止應急廣播;②選擇廣播分區。

8)消防應急廣播設備進入應急廣播狀態后,應在3s內發出廣播信息,且聲頻功率放大器的輸出功率應不能被改變。

9)消防應急廣播設備中任一揚聲器故障不應影響其它揚聲器的應急廣播功能。

10)消防應急廣播設備應能夠根據建筑物的結構及用途等實際使用情況,在投入使用前設置適宜的應急廣播信息。為確保信息源穩定、可靠,要求這些應急廣播信息貯存在適宜的存儲器中,不能貯存在光盤、磁帶等臨時性存儲設備中。

11)消防應急廣播設備應能通過傳聲器進行應急廣播并應自動對廣播內容進行錄音,錄音時間不應少于30min。當使用傳聲器進行應急廣播時,應白動中斷其它信息廣播、故障聲信號和廣播監聽;停止使用傳聲器進行應急廣播后,消防應急廣播設備應在3s內自動恢復到傳聲器廣播前的狀態。

12)為保證消防應急廣播信息清晰,聲頻功率放大器應滿足下述要求:①失真限制的有效頻率范圍為125Hz~6.3kHz;②總諧波失真不大于5%;③信噪比不小于70dB。

13)故障報警功能。

14)自檢功能。

15)消防應急廣播設備主電源應采用220V、50Hz交流電源,電源線輸入端應設接線端子;應具有備用電源或備用電源接口;消防應急廣播設備應能夠?qū)崿F(xiàn)主、備電源自動轉換,并有主、備電源工作狀態指示,主、備電源轉換不應影響設備的功能。
