TD0803B聯動電源信號總線在消防調試時候發現過載是什么原因？在消防調試時候，或者消防改造時候，發現總線過載。

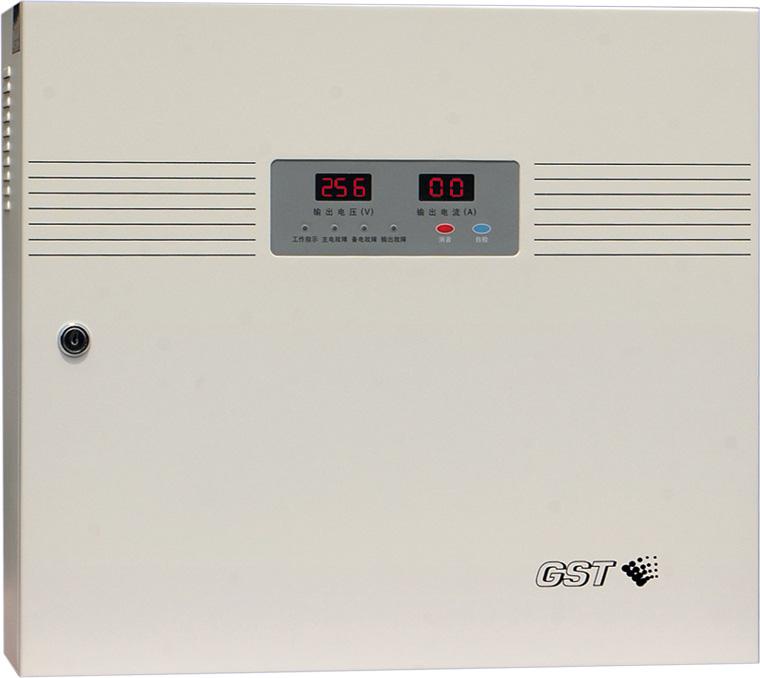

TD0803B消防聯動電源是解決現場設備的供電問題而開發的，主要功能為轉換AC220V電壓至DC24V，并具有備電供電和備電充電功能，備用電池在AC220V停止供應時提供DC24V/7Ah的輸出，對現場設備的工作與啟動起到延續作用。

TD0803B聯動電源顯示功能全面，有輸出電壓顯示，輸出電流顯示，主電故障、備電故障、線路故障等故障指示，并有過載、過流、短路保護功能，具有總線聯網功能，可與本公司的T3系列報警控制器相連接，并為報警控制器提供相應的聯動故障信息，聯網使用時可使用本公司編碼器進行地址設定后接入總線。

二、TD0803B聯動電源技術參數

型號TD0803B

功率輸出120W(DC24V/5A)

輸入電壓AC187V~242V

環境溫度-10℃～40℃

輸出容量24V×5A

相對濕度≤95%RH，不凝露

電池容量12V/7Ah×2 鉛酸電池

外形尺寸400.0mm×320.0mm×120.0mm

通訊方式回路總線

防護等級IP30

三、TD0803B聯動電源外形尺寸圖

TD0803B聯動電源

TD0803B聯動電源外形尺寸圖

四、TD0803B聯動電源端子接線

TD0803B聯動電源

TD0803B聯動電源端子接線圖

端子說明：L、N、E：交流220V輸入端子。(E為機殼接地端子)

+24V、GND：DC24V輸出端子；Z1、Z2：總線接線端子。

自動報警系統信號總線和聯動電源總線在平常不啟動時的電壓是多少？

請問回路信號總線電壓24V是指在任何情況下總線都一直是24V嗎？消防聯動電源總線在動作時提供24V，那沒有發出啟動信號時應該是小于24V的嗎？大概是多少呢？

信號線上傳輸的是載波信號，所以用表量時顯示的是一個不斷變化的數值，不同品牌的控制器具體數值會有不同，不過電壓等級都是DC24V。電源線的作用只是單純的為現場模塊類設備供電，線路上不傳輸信號，所以電壓一般為固定值，電壓等級也是DC24V，空載輸出電壓會偏高，通常為DC26V，線路越長接的設備越多線路上損耗越大，現場設備處的電壓越低。沒有設備啟動時線路上電流較小線損也較小，有設備啟動時線路上的電流會增大線損也會增大，

消防報警線號線電壓是24v的，一般在19-27v之間的，消防電話線110v的，在95-120v之間的。

1、回路信號總線電壓并不是一直保持在24V，是一個在18一24V之間不停跳動的電壓（不同品牌，跳動范圍會有些區別）。

2、消防聯動電源總線，沒有啟動信號時穩定在24V至27V之間，啟動時帶動負載會稍微下降。

信號總線是18一20v之間，電源線電壓是24v。但是電源線的電壓是根據線路的長度和帶的設備的數量不同，會導致電源線電壓降幅的。
