泰和安TX3208輸入輸出模塊故障情況有哪些？

泰和安TX3208輸入輸出模塊是消防主機中經常使用的模塊，在日常消防維保中，泰和安TX3208輸入輸出模塊會有哪些故障？以下是泰和安TX3208輸入輸出模塊相關介紹以及會有哪些故障。

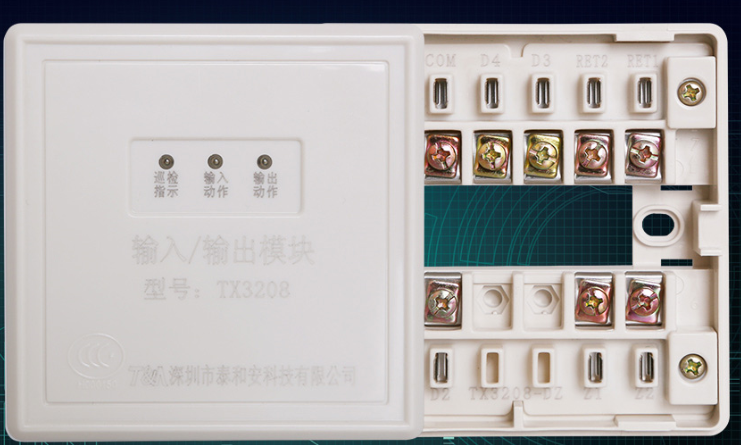

TX3208輸入輸出模塊(以下簡稱模塊)符合**標準《GB16806-2006 消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠將控制器的聯動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。

注意：模塊的反饋輸入端具備斷、短線檢測功能，要求在其末端配接一個10K的終端電阻，否則控制器將報出該產品反饋端故障；對于控制線也具備斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在DC13-48V之間，否則控制器將報出該模塊輸出線故障。

二、TX3208輸入輸出模塊特點

(1)二總線，無極性。

(2)內置微處理器。

(3)輸出線、輸入線都具有斷路、短路檢測功能。

(4)總線輸入端與輸出端完全隔離設計。

(5)采用軟硬件濾波技術，提高模塊的抗干擾能力。

(6)PCB板全密封防護工藝。

(7)采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工。

三、TX3208輸入輸出模塊技術參數

型號 TX3208

總線協議 T3協議

工作電壓 總線15-28V（脈沖電壓），DC24V（21V-28V）

工作電流 總線靜態電流：≤0.65mA

總線動作電流：≤3mA

電源監視電流：≤3mA

電源動作電流：≤15mA

線制 二總線，無極性；DC24V，無極性

編碼方式 電子編碼

模塊的狀態指示 正常監視狀態：綠色巡檢燈周期性地閃亮

信號輸入動作指示：紅色輸入動作燈常亮，綠色巡檢燈常亮

啟動輸出動作指示：紅色輸出動作燈常亮

使用環境 溫度-10℃～55℃

相對濕度≤95%RH，不凝露

顏色 黃色

重量 143g

外形尺寸 87mm×87mm×37mm

執行標準 GB16806-2006

消防模塊故障如何檢測？

反饋24V故障 24V輸入電壓不正常，要求直流 21-28V

24V低于21V（檢查線路壓降、線路電流，U=I * R）

反饋10K電阻接觸不良或者未接（檢查電阻）

反饋端竄高電壓（斷開反饋端進行檢查，查線，注意交流高壓竄入）

設備損壞（更換設備）

輸出故障 1. 檢查常開輸出端子電壓，要求在直流13V-48V之間

2. 檢查啟動后負載是否還處在動作狀態，如：風閥類設備

3. 設備損壞（更換設備）

聯動模塊無動作 檢查聯動模式：手動、自動模式（檢查是否處于自動狀態）

檢查編程是否有誤（單點手動啟動試驗，檢查設備能否動作）

 檢查模塊是否處于故障狀態（故障查詢菜單，先排查故障）

檢查模塊是否登錄（登錄結果中進行查詢）

設備損壞（更換設備）

通訊故障 參考探測器通訊故障的排查方法
