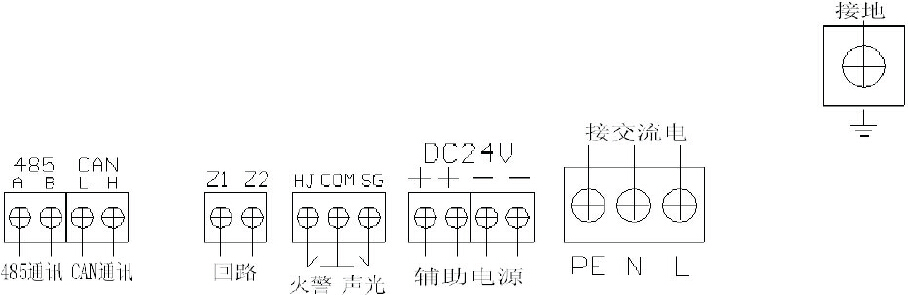

JB-QB-TX3001火災報警控制器外部接線端子

注：COM口接內部電源地
1、（監控點啟動輸出）HJ：火警傳輸設備為有源常開輸出端子，啟動時閉合接+24V(*大輸出電流100mA)；
2、（監控點啟動輸出）SG：聲光警報器為有源常開輸出端子，啟動時閉合接+24V(*大輸出電流100mA)；
3、Z1、Z2：無極性二總線端子。
4、輔助電源輸出：24V（*大輸出電流1A）；
5、電源輸入：主機電源輸入端子，交流220V；
6、接地端子：接入地；
7、485接口：預留（增加此功能并擴展485通訊板后，此端子才能用）
注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。
8、CAN接口：通訊接口端子（只有擴展CAN通訊板后，此端子才能用）；
注意：連線時，任何設備的通信線L口接L口，H口接H口，請勿接反，否則系統將無法通訊。
