產品類別：泰和安控制器系列

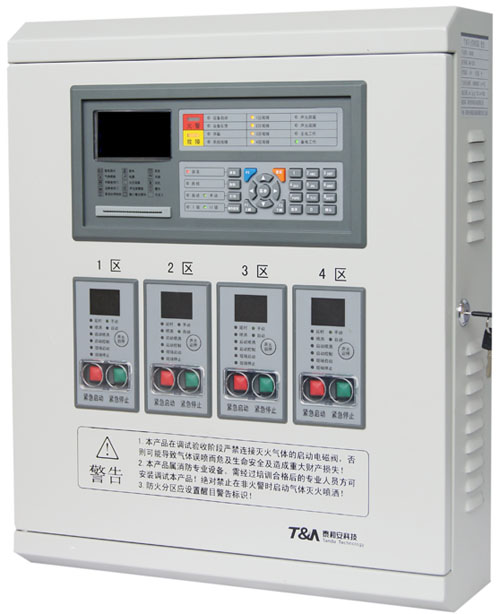

產品名稱：泰和安TX3042B型氣體滅火控制裝置

產品型號：TX3042B

技術規格：



泰和安TX3042B型氣體滅火控制裝置產品介紹

一、概述



泰和安TX3042B(壁掛式)氣體滅火控制裝置（以下簡稱TX3042B控制裝置）是深圳市泰和安科技有限公司充分調研消防市場需求，總結多年消防工程經驗，融會行業標準GA61-2010《固定滅火系統驅動、控制裝置通用技術條件》的要求和精神所設計的新一代氣體滅火智能控制裝置。

TX3042B控制裝置采用中文LCD顯示，各種復雜的鍵盤操作一律通過菜單進行，界面友好、直觀方便、簡單易懂。本控制裝置具有現場編程能力，*大總線前端接點容量為400點。

TX3042B控制裝置可與我公司生產的智能型探測器、手動報警按鈕、輸入模塊、輸出模塊、各類開關量型、模擬量型，等現場外部器件組成獨立的小系統實現火災監控與氣體滅火雙重功能，是消防工程的*佳選擇。

二、技術參數



泰和安TX3042B型氣體滅火控制裝置符合GA61-2010《固定滅火系統驅動、控制裝置通用技術條件》

容量：*大容量 4個氣體滅火分區，每區100點

預警時間：0~99秒，調節級別1秒

供電：交流187~242V

溫度：0℃～+40℃

相對濕度：≤95%，不凝露

顯示屏：128*64液晶屏

電池容量：12V/12Ah兩節

尺寸：410mm*500mm*133mm

三、預設設備列表



01~20  感煙探測器

21~40  感溫探測器

41~45  緊急啟停按鈕

46~50  放氣指示燈

51~52  聲光警報器，滿足下列條件之一時51~52聲光警報器有輸出：

感煙探測器報警

感溫探測器報警

按下手動報警按鈕

按下緊急啟動按鈕

按下控制裝置面板啟動按鈕

53~55  聲光警報器，當閥門動作后53~55聲光警報器有輸出

56~59  輸入模塊，監視氣體噴灑反饋，接鋼瓶電磁閥動作的反饋信號.

60~65  探頭接口模塊或者輸入模塊 (接非編碼設備報火警，但不參與聯動)

66~75  手動報警按鈕

76~83  輸出模塊，滿足下列條件之一時76~83輸出模塊有輸出：

感煙探測器和感溫探測器同時報警

按下緊急啟動按鈕或TX3042B控制裝置面板啟動按鈕

84~85輸出模塊，滿足下列條件之一時84~85輸出模塊有輸出：

ⅰ感煙探測器報警

ⅱ感溫探測器報警

ⅲ按下手動報警按鈕

ⅳ按下緊急啟動按鈕

ⅴ按下控制裝置面板啟動按鈕

86  輸出模塊，控制裝置火警時86輸出模塊有輸出（所有分區的86輸出模塊都有輸出）

輸出模塊，控制裝置啟動放氣閥后87輸出模塊有輸出（所有分區的87輸出模塊都有輸出）

輸出模塊，控制裝置故障時88輸出模塊有輸出（所有分區的88輸出模塊都有輸出）

89~100 自定義
